1.产品简介
1.1整合电网设计资源
　　该系统覆盖的设计资源包括：GIS电网图、地理背景图、送变电设计图纸。其中GIS电网图资源主要包括： 35kV 至500kV变电站地理分布图、35kV 至500kV架空、隧道管井布局图、隧道管井断面图。系统通过现代化的数据存储技术，为这些资源建立了先进的数字模型，并把它们与变电站等电力资源以及包含详细背景地图数据的地理信息数据整合起来，克服了传统图纸资源模式下的数据更新不及时、不易管理、不易共享等不足，实现了电网资源数据的集中管理、全公司共享以及信息数字化。
　　另外，电网设计单位从测绘部门购买的局部最新地形数据，可以通过系统提供的工具合并到本系统中，以供其它设计工程利用。这大幅提高资源的利用率，而且有效地避免了地图的重复购置，降低了企业运营成本。
1.2辅助电网规划与设计
　　当前的设计图纸大多使用计算机辅助设计软件（如AutoCAD）进行绘制，所需地理背景图形来自测绘部门提供的CAD格式的图形文件，但是电网图形需要手工绘制或从以前绘制的CAD文件中复制，这种方式严重影像了电网设计工作的效率。通过本系统提供的图形导出功能，可以同时将系统存储的地理背景图形及现有电网图形按照测绘部门的图形显示方式一次性地导出为DWG格式的CAD文件，电网设计人员可以直接在系统导出DWG文件的基础上进行电网设计，从而大幅提高电网设计工作的效率。另外，系统还提供电网综合信息查询统计功能及地形地貌信息查询功能，这些信息是电网设计人员选定设计参数的重要参考。
2.系统特色
　　1) 专门为电网设计开发的应用软件系统；
　　2) 具备优良的电网数字模型；
　　3) 提供丰富的GIS图形导出功能，可导出为各种图元文件、CAD文件或坐标文件；
　　4) 支持各版本CAD图形文件及行文件。
　　5) 支持所有电压等级的电网管理；
　　6) 系统提供快速查询、快速定位使用户方便快捷的进行信息检索。提供信息汇总。
　　7) 能够提取电网设计文件（CAD图形文件，道亨软件文件）内设备信息，并导入系统中。
　　8) 通过标准化接口集成GPS定位技术，为移动巡检、抢修定位提供实时位置服务；
　　9) 通过对图档系统的接口，实现电网设备关联工程图纸功能，并可在系统中查询、浏览、下载图档文件。
　　10) 提供专业的电网专题图，并可自动生成，如：交叉跨越图、线路相位图、线路三线图；
　　11) 支持电网生命周期管理，包括规划、设计、施工、竣工、运行、退运、拆除等生命周期状态；
　　12) 支持多种格式背景地图，包括矢量图和影像图（航片、卫片）；
　　13) 提供地形背景绘制功能以满足地图局部更新的需求；
　　14) 支持栅格数据（航片、卫片、照片）管理功能；
　　15) 提供友好的用户界面和简便的功能操作；
　　16) 采用国际领先的ArcGIS地理信息系统平台；
　　17) 支持海量（TB级）图形数据管理功能。
3.系统典型功能介绍
3.1 电网图形建模
　　系统根据设备间的业务逻辑关系进行归纳分析，建立各设备图层组，并通过相关数据进行电网模型的建立。在电网建模的过程中，系统提供便捷的工具，完成对架空线路、电缆线路、变电站、发电厂等电网要素的绘制，同时提供各类专题图的生成与编辑、电网信息查询等功能。
3.1.1 变电站建模
　　变电站编辑包括图形信息和属性信息两方面。
　　变电站的图形编辑包括变电站外框图形编辑和内部一次接线图形编辑。系统对于变电站的外框采用鼠标拖拽编辑和坐标编辑两种模式，变电站的创建可采用边界坐标数据导入的方式来完成。对于变电站的内部接线设备，系统提供专门的模块进行维护，并提供美化工具对图形进行调整美化。在绘制接线图时，系统会自动建立设备间的拓扑关系，并通过接线设备实现不同电压等级电器设备的连接。 　　变电站的属性信息包括自身的参数以及相关资料。系统为了全方位对设备设施进行管理，在提供维护设备设施自身参数外，还提供维护设备设施相关资料的功能。变电站相关资料如变电站平面布置图、变电站照片、周边环境。
为清晰反映变电站间隔分布情况，系统提供将变电站总平面布置图导入到GIS系统的功能，并使其与电网图同步展示。
3.1.2 输电线路建模
　　系统采用坐标录入、手工调整、以及文件导入等多种方式，对线路进行编辑维护。实现在地理图上添加输电杆塔、架空导线，并显示出用户指定的文字标注信息（线路名称、塔号等）。同时提供便捷的工具处理设备的拓扑连接关系及电缆进站。 3.1.3 电网专题图建模

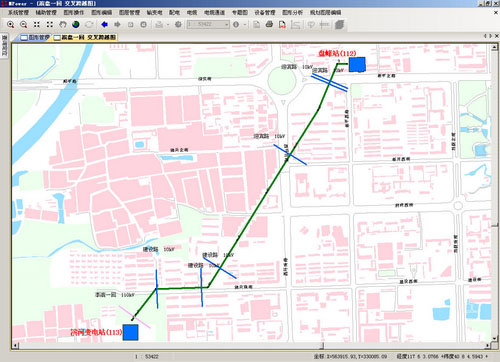

　　交叉跨越图建模。系统充分考虑交叉跨越对线路的影响，能够根据系统数据，采用空间分析的方法，自动判断提取线路的交叉跨越信息，并提供维护工具对相关信息进行完善。提供在跨越物图层上添加、修改、删除跨越物信息。其中跨越物种类包括道路、通讯线、河流、架空线路、铁路、桥梁等。
　　线路三线图根据线路台帐信息及空间位置关系自动生成原始三线图，通过系统提供三线图绘制功能可以对原始三线图进行调整，生成最终的三线图。
　　线路相序图根据三线图自动生产，可清晰反映线路换相情况。
3.2 GIS图形输出
　　GIS图形导出及打印模块主要用于输出GIS图形，既可以输出为CAD文件、图元文件（包括：jpg、emf、bmp、pdf等文件格式），也可以按照所见即所得的方式输出到打印机。
　　系统提供丰富的CAD导出选项，可以选择需要导出图形类型、纸型、比例尺、边距、是否加图标图例图框等；导出图层选择，例如可以指定各电压等级的输电线路、输电塔、变电站是否导出，可以指定背景图层中的地物、各级道路、河流水系、行政区划、等高线等是否导出；可以指定导出图形数据源，即导出GIS图形库中数据，还是导出FTP文件服务器上的测绘院提供的原始CAD文件。
　　同时系统提供多种CAD导出的方式，可以按照指定范围导出、按照指定线路导出、按照指定纸型及比例尺导出，还可以沿线路走廊导出。导出的AutoCAD文件可以直接用于电网规划设计及咨询，导出效果如下图所示。 　　另一种是通过测绘院提供单幅DWG格式矢量化地图进行局部更新，以便充分利用已有图形资源。系统提供DWG背景图形数据导入功能，实现背景地图的局部更新，且可以批量导入。
背景图局部更新后，所有客户端浏览到的都将是最新背景图，这样便实现了资源的高度共享，提高资源利用率。
3.5 辅助电网规划
　　系统可实现以地理图形（包含最新卫星影像）及电网现状图为背景，在此基础上绘制电网系统规划图。系统提供现状电网复制功能，可将现状电网图拷贝到规划图层。同时提供规划线路及变电站的增加、删除、修改、查询规划电网的功能，通过该功能，用户可以进行电源点选择、变电站选址、线路路径选择等工作。
系统分层显示现状电网和规划电网，提供不同时期的规划电网图的查询及浏览功能，同时提供规划图输出功能。
规划电网编辑主要包括：规划站室编辑、规划线路编辑、规划用地编辑等功能。
